DTC-P25 / -P15 / -P09 / -P09S
D-subコネクター/端子台変換器
特長
D-subコネクターから端子台への変換装置です
端子台はプッシュ式で1.5(mm2)の線材まで対応しています
D-subコネクターの煩わしいハンダ付けから解放されます
DTC-P15,DTC-P09,DTC-P09S,につきましては生産終了のため､在庫のみ販売させていただきます
仕様
| 型番 | DTC-P25 |
DTC-P15 |
DTC-P09 |
DTC-P09S |
|---|---|---|---|---|

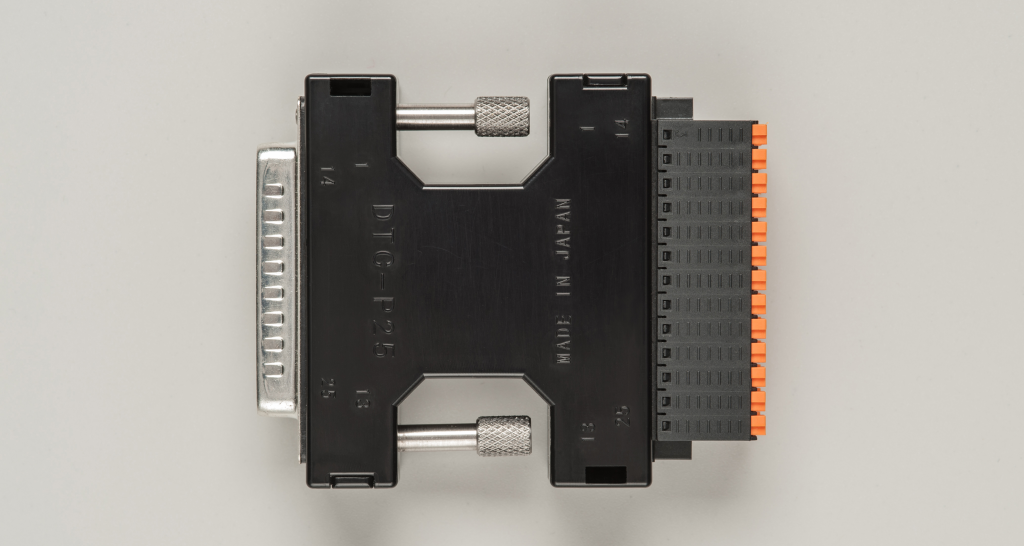

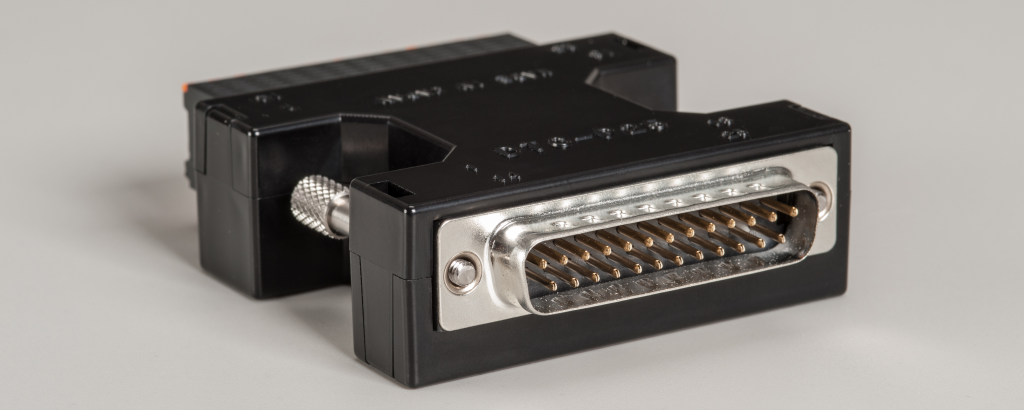

| D-subコネクター | 25ピン･オス |

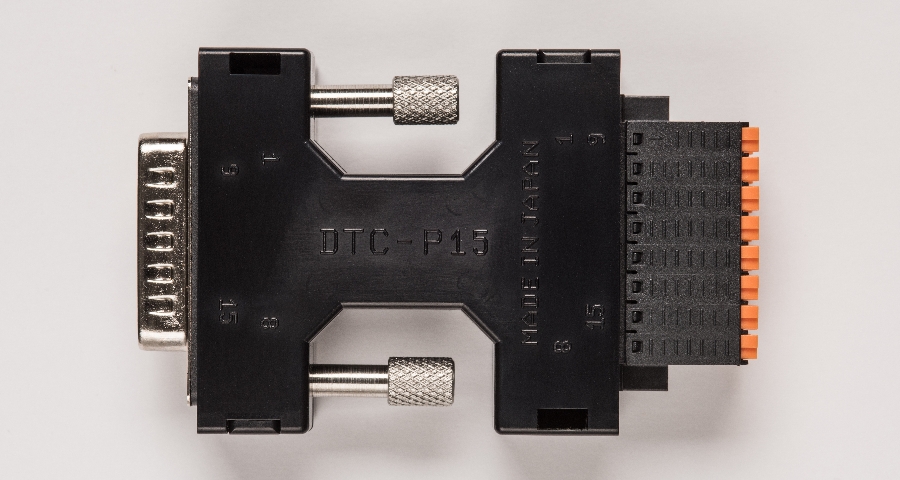

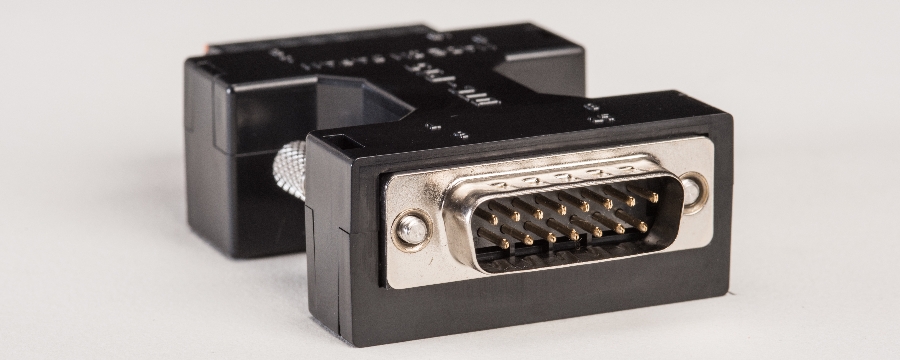

15ピン･オス |

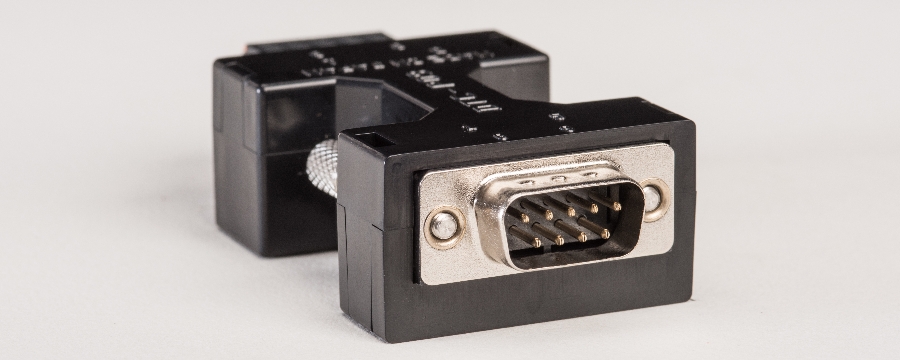

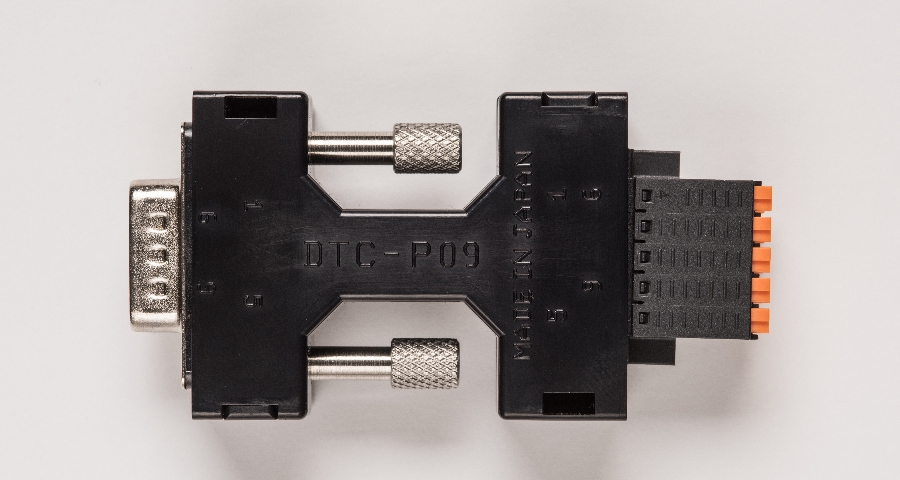

9ピン･オス |

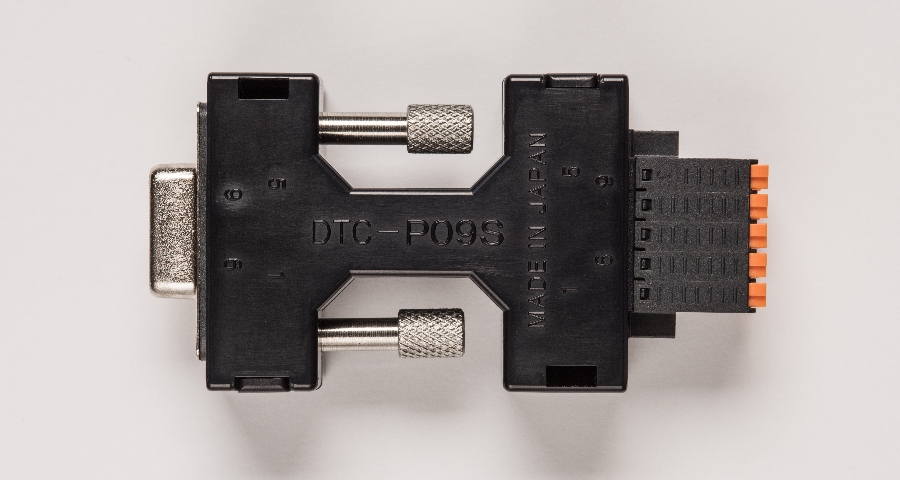

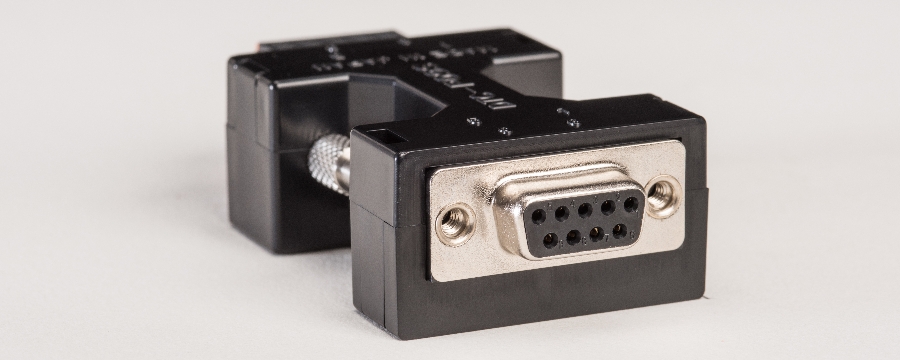

9ピン･メス |
| 外形寸法 幅×奥行×高(mm) D-sub,端子台を含む |
60×73.6×21 |
45.4×73.6×21 |
38×73.6×21 |
38×73.4×21 |
| 質量 | 約60g |
約45g |
約35g |
約35g |
| 以下､共通の仕様 | |
|---|---|
| D-subネジ | 勘合固定ネジ(インチ#4-40UNC) |
| 端子台 | ピッチ3.5mm プッシュ式 使用可能線材 太さ0.2～1.5(mm2) |
| 使用温湿度 |
0～40℃ RH20～90%（ただし､結露しないこと） |
| 筐体色 | 黒色 ABS樹脂 |
| 付属品 | 取扱説明書 |
※本ページに記載の内容は、改良その他の理由により、お断り無く変更する場合があります。
