ICV-1600

IPカメラ 16チャンネル デジタル出力 ネットワークビューワ

ICV-1600

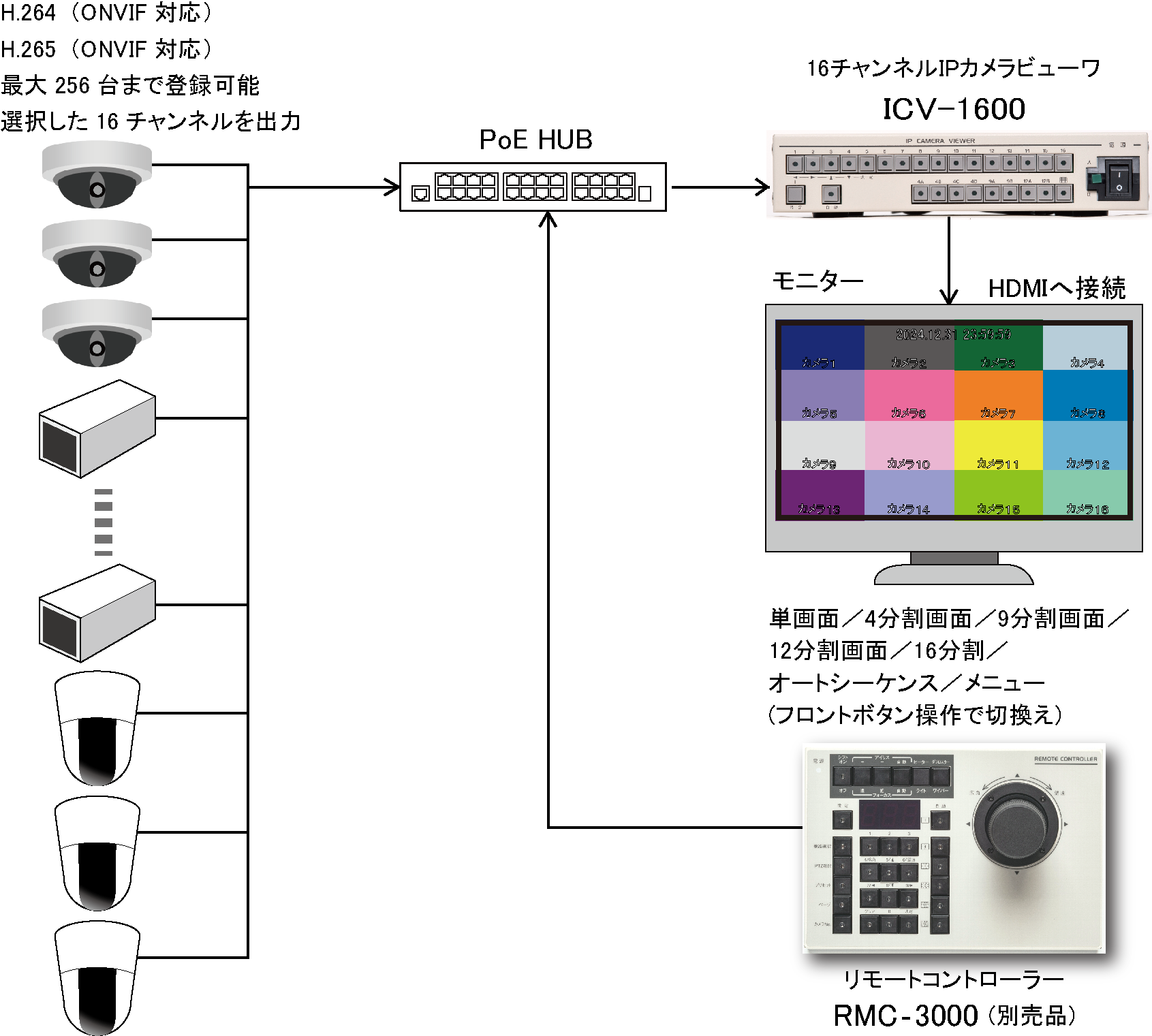

画面イメージ

特長

  • 最大256台のIP方式カメラを登録し、16チャンネルのデジタル映像信号を出力します

  • ONVIF規格のH.265/H.264カメラに対応しています

  • 通信方式をTCP/UDP/マルチキャストから選択できます

  • 高画質の単画面/4分割/9分割/12分割/16分割画面を表示します

  • IPカメラ分割機でありながらアナログスイッチャ並みの切換えスピードを実現しました

  • パソコン要らずでシステムアップが可能です

  • 本体のフロントキー切換えで簡単にシステム運用できます

  • 各分割画面に1~16チャンネルを任意に配置できます

  • 各単画面,各分割画面のオートシーケンス(自動切換え)機能を備えています

  • 英数字,カタカナ,記号から選択して各チャンネルに最長20文字のカメラ名称を挿入できます(フォントサイズ大のときは約17文字までの表示です)

  • 専用アプリを使用すればカメラ名称に漢字、ひらがなを挿入できます(専用アプリはこのページからダウンロードできます)

  • 単画面のカメラ名称表示位置を変更したり、カメラ名称のフォントサイズを大/中/小から選択したりすることができます

  • 日付・時刻の表示機能を備えています

  • 設定キーの操作を禁止するロック機能を備えています

仕様

映像入力

1系統 RJ-45コネクター(100/1000BASE)
IP方式カメラ 最大256台登録可

映像出力

1系統 デジタル出力(HDタイプAコネクター)
1920×1080(60p)固定

圧縮方式

H.264(ONVIF規格 H.264プロファイル Main/High)
H.265(ONVIF規格 H.265プロファイル Main)

USB端子

ファームウェアのアップデート用

画面表示

フロントキーによる切換え
30(fps) ※カメラのフレームレートによる

  • 単画面1~16チャンネル

  • 4分割A,B,C,D 9分割A,B 12分割A,B 16分割

  • オートシーケンス動作(自動切換え)

  • 1~16ページ 切換え

カメラ設定

メニューにて設定

  • 各カメラのIPアドレス

  • ユーザー名,パスワード 英数字,記号より選択して各36文字まで

  • 自動スキャン/手動(RTSP/UDP)

  • 解像度設定

  • カメラ名称 英数字,カタカナ,記号より選択して各カメラ20文字まで(文字サイズ大のときは17文字まで)

  • 専用アプリ使用によりカメラ名称に漢字、ひらがなを入力可

  • PTZカメラのみPTZ動作設定 初速:0~100 加速度0~10

ネットワーク設定

ICV-1600本体のイーサネットに関する設定
メニューにて設定

  • IPアドレス,サブネットマスク,デフォルトゲートウェイ,DNSサーバー

ページ設定

01~16各ページにカメラ16台をNo.001~256から選択して設定する

日時設定

メニューにて設定

  • NTPサーバー名称読み込み,同期を自動にて行う(同期はフロントキーも可)

  • 手動にて日時設定および30秒補正(30秒補正はフロントキーも可)

  • 表示フォーマット設定

  • 日時表示/非表示

  • 日時表示は画面中央上部固定

  • バックアップ期間は電源OFF後、約1ヶ月

画面設定

メニューにて設定

  • カメラ名称(タイトル)表示位置 カメラごとに設定

  • カメラ名称表示/非表示 単画面/4分割/9分割/12分割/16分割ごとに設定

  • 分割画面のチャンネル配置(ページごと) 同じチャンネルの重複は不可

  • オートシーケンス動作の項目編集 256項目まで

  • オートシーケンス動作の切換え時間 5~99秒またはスキップ

  • オートシーケンス動作の画面切換え 黒画面/静止画

  • 起動時表示画面 各単画面/各分割画面/オートシーケンス

  • ボーダーライン オフ/白/黒/グレー

  • カメラ名称文字サイズ 大/中/小 文字サイズはチャンネル映像のサイズに連動

  • ワイド表示 ノーマル/フル

初期化

メニューにて設定
カメラ設定以外初期化/全て初期化

メモリー機能

電源OFF後、メニュー設定値を記憶する

設定キーロック機能

設定キーをロックしてメニューを表示させない

使用温湿度

0~40℃ RH20~90%(ただし、結露しないこと)

電源電圧/消費電力

AC100V 50/60Hz 約18W

AC入力ケーブル長

約1.7[m]

外形寸法

210(W) × 225(D) × 44(H)[mm] (ゴム足、突起部除く)

筐体色

アイボリィ

質量

約1.9Kg

消耗部品

冷却ファン 交換目安時期:約4年

付属品

取扱説明書

別売品

リモート コントローラー RMC-IP16
リモート コントローラー RMC-1000
リモート コントローラー RMC-2000
リモート コントローラー RMT-1609
19インチ ラックマウント金具・1台用(JIS/EIA)
19インチ ラックマウント金具・2台連結用(JIS/EIA)

※本ページに記載の内容は、改良その他の理由により、お断り無く変更する場合があります。
