PRD-101

NTSC 4入力各3分配 映像分配機

PRD-101

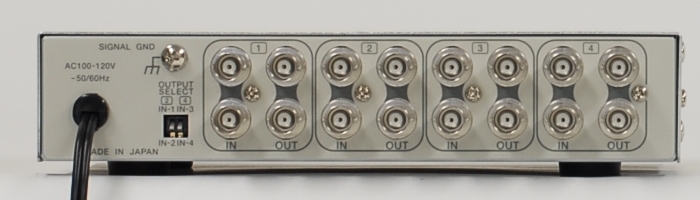

画面イメージ

特長

  • 高さ44mm、幅210mmの省スペース設計です

  • 基本は4入力に対して各3出力(ループスルー1,分配出力2)の映像分配機能を備えています

  • 設定スイッチを切換えることにより、入出力の構成を変更できます

仕様

映像方式

NTSC方式準拠

カメラ映像入力 4系統 BNC端子 各系統ループスルー付
1.0Vp-p 75Ω終端
ループスルー使用時75Ω終端OFF
モニタ映像出力 4系統×2出力 BNC端子
1.0Vp-p 75Ω
設定スイッチ 入出力パターンの設定
 1入力×3分配×4系統
 1入力×5分配×2系統
 1入力×3分配×2系統と1入力×5分配×1系統
使用温湿度

0~40℃ RH20~90%(ただし、結露しないこと)

電源電圧/消費電力

AC100V 50/60Hz  6W以下

AC入力ケーブル長

約1.8[m]

外形寸法

210(W) × 140(D) × 44(H) (mm) (ゴム足、突起部除く)

筐体色

アイボリィ

質量

約1.0Kg

付属品

取扱説明書

別売品

19インチ ラックマウント金具・1台用(JIS/EIA)
19インチ ラックマウント金具・2台連結用(JIS/EIA)

※本ページに記載の内容は、改良その他の理由により、お断り無く変更する場合があります。
